DMD2050E Universal Satellite Modem Theory of Operation
MN-DMD2050E Revision 2 3–46
3.11.12.2 Estimating PSD Ratio
PSD can be estimated from a link budget using Downlink EIRP and Symbol Rate:
PSD = Downlink EIRP – 10 * Log (Symbol Rate)
PSD Ratio Example:
Carrier
Downlink EIRP
Symbol Rate
Power Spectral Density
A to B 27 dBW 500 ksps -29.99 dBW/Hz
B to A 24 dBW 375 ksps -31.74 dBW/Hz
PSD Ratio (@ A) = -29.99 – (-31.74) = 1.75 dB
PSD Ratio (@ B) = 01.74 – (-29.99) = -1.75 dB

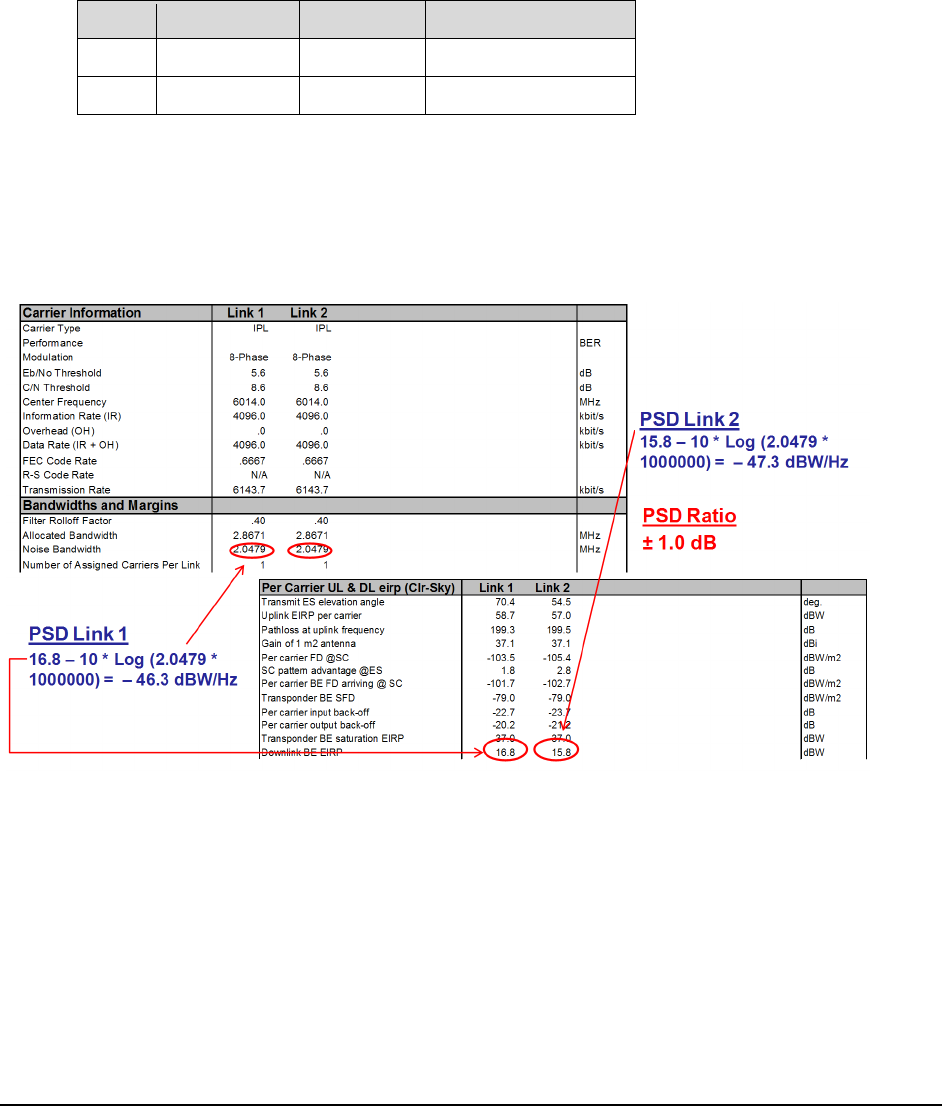

3.11.12.3 Estimating PSD Ratio from LST
