DMD2050E Universal Satellite Modem Web Browser Setup Guide
MN-DMD2050E Revision 2 D–14
D.6.3.2 Install the Internet Explorer Tab for Chrome
The Internet Explorer (IE) Tab lets you open WEB browser pages in Internet Explorer 7 mode.
The link to install IE Tab is:
https://chrome.google.com/webstore/search/IE%20Tab?utm_source=chrome-ntp-icon

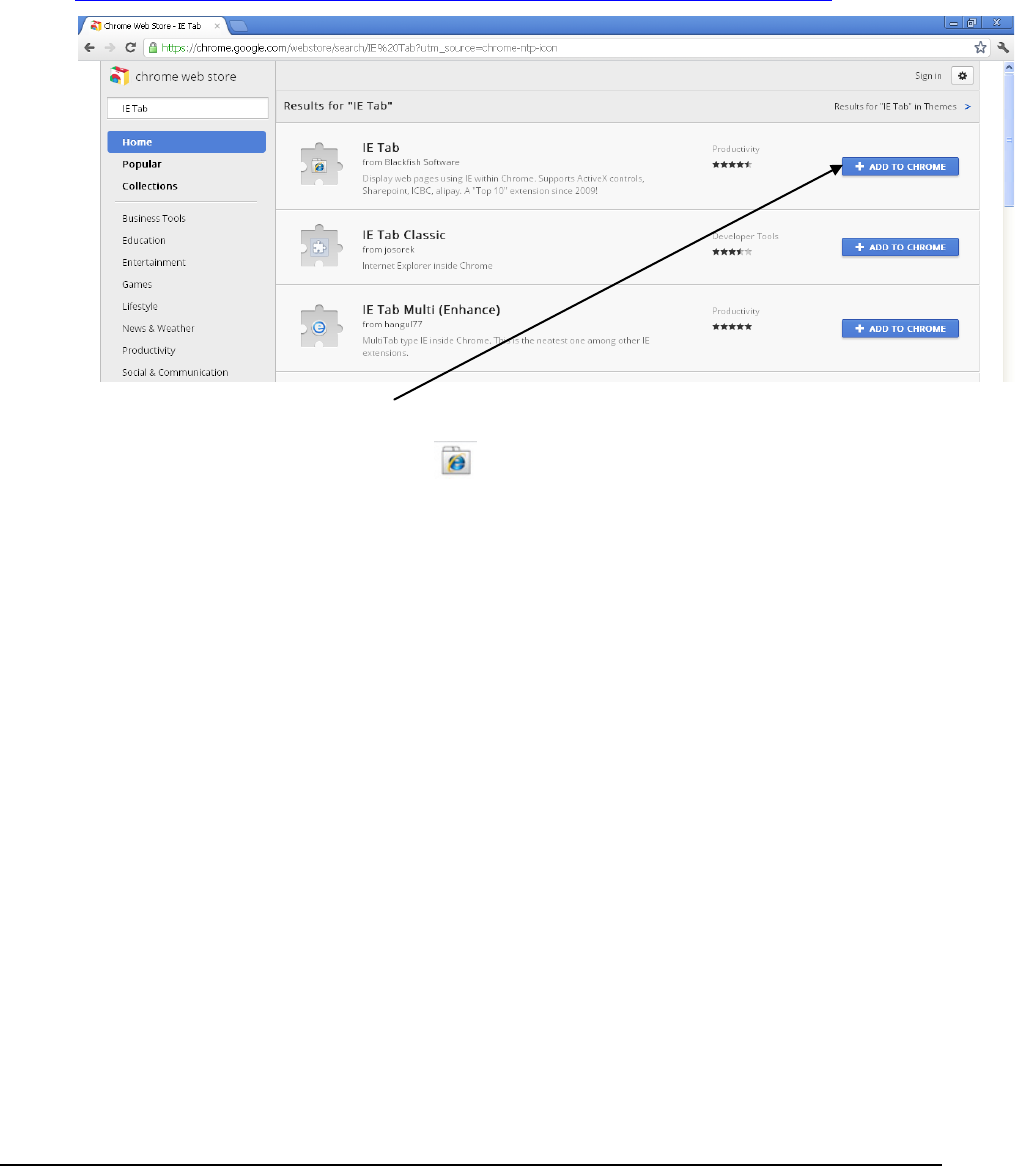

To install IE Tab, click
+ ADD TO CHROME next to IE Tab.
After IE Tab is installed, the IE Tab icon shows in the address bar.
To use IE Tab, click the icon. After IE Tab is started, the WEB browser pages show correct
values.
