RCS20 M:N Redundancy Switch Revision 15
System Cabling Configuration MN-RCS20 and CD-RCS20
B–16

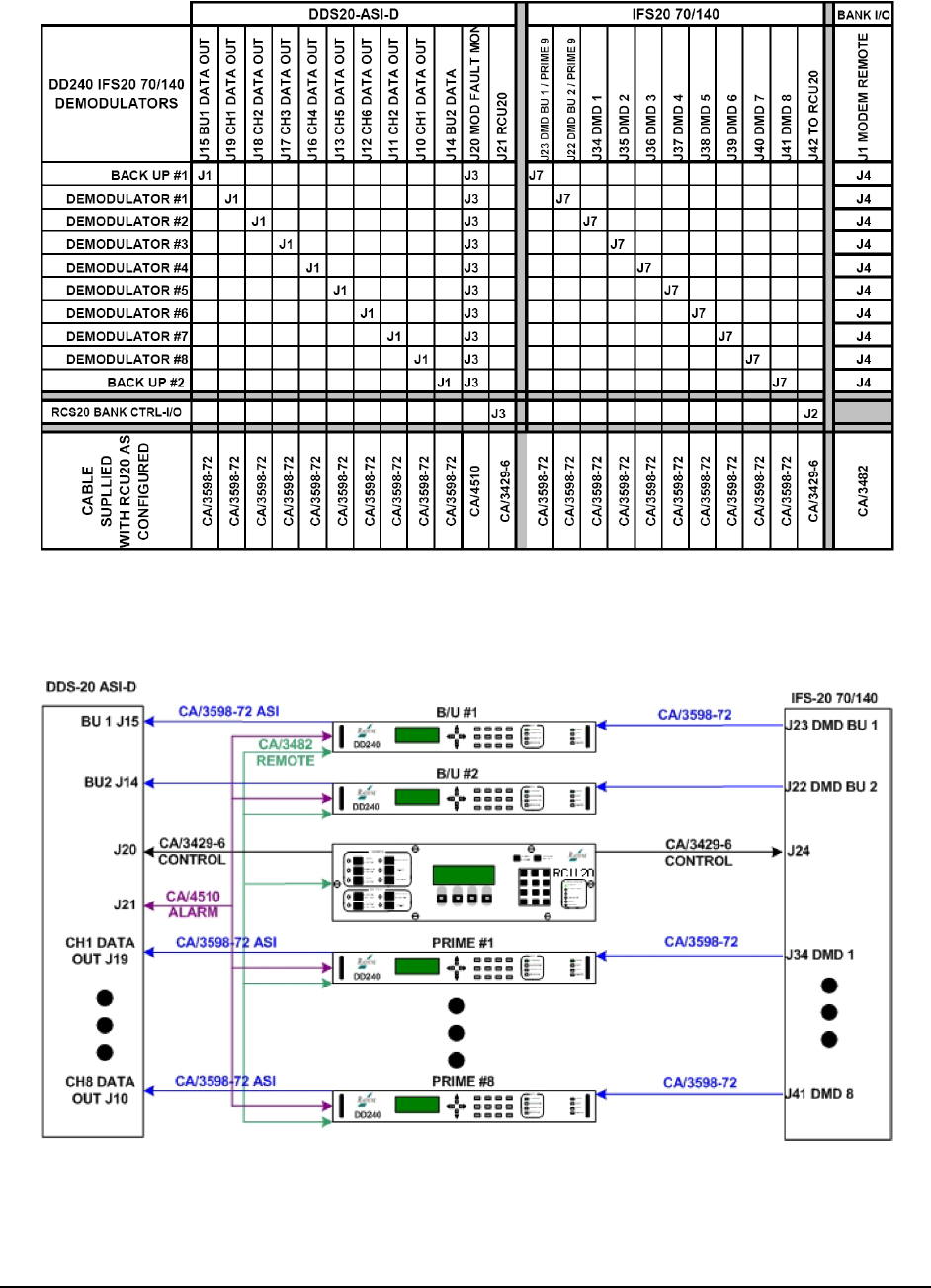

Figure B-28 shows a cable chart for the DD240 XR 70/140 Demodulators using DDS20-ASI-D. Figure B-
29 shows an RCS20 interconnect with DDS20-ASI-D.
Figure B-28. Modems using DD240 XR 70/140 Demodulator Cable Chart
Figure B-29. RCS20 Interconnect with DDS20-ASI-D and IFS20 70/140
