RCS20 M:N Redundancy Switch Revision 15
System Cabling Configuration MN-RCS20 and CD-RCS20
B–9

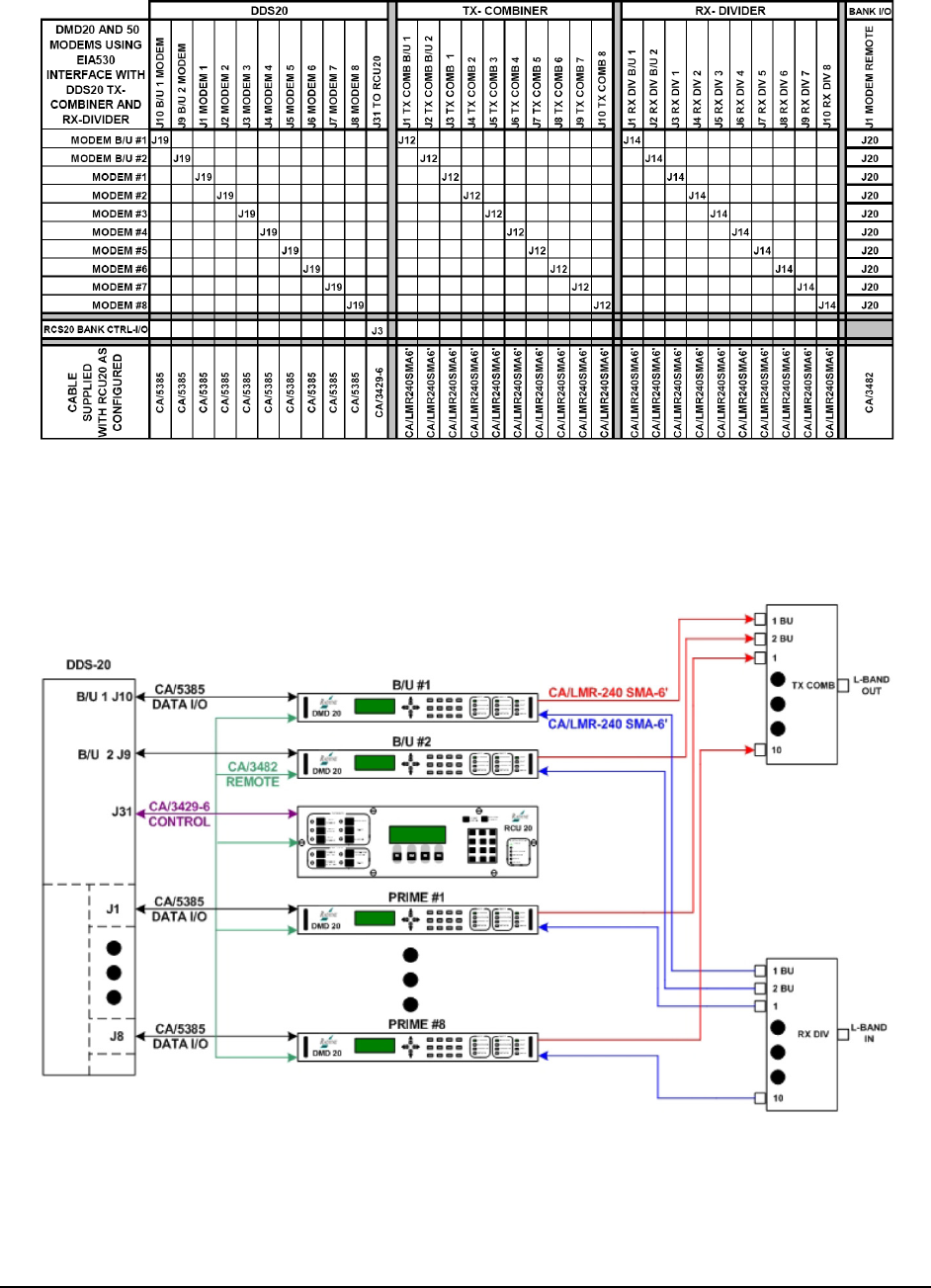

Figure B-15 shows a cable chart for the DMD20-50 L-Band units using EIA530 interface with DDS20 TX-
Combiner and RX Divider. Figure B-16 shows an RCS20 interconnect with DDS-20 units and TX/RX.
Figure B-15. Modems using EIA530 Interface with DDS20 L-Band TX-Combiner and RX-Divider Cable
Chart
Figure B-16. RCS20 Interconnect with DDS20 and TX-Combiner & RX-Divider
(The Rx-Divider and Tx-Combiner are optional items)
